Plano C AIN em safira wafer simples ou duplo lado polido

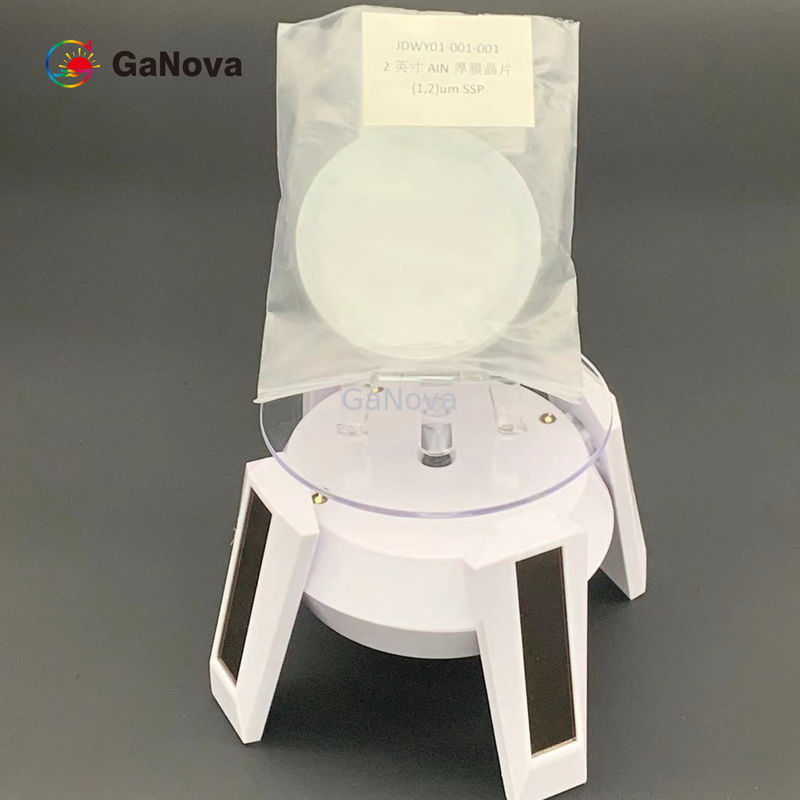

Imagem Grande : Plano C AIN em safira wafer simples ou duplo lado polido

Detalhes do produto:

Lugar de origem:	Suzhou China
Marca:	GaNova
Certificação:	UKAS/ISO9001:2015
Número do modelo:	JDWY01-001-001

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Termos de pagamento:	T/T

Contato

Plano C AIN em safira wafer simples ou duplo lado polido

descrição

Dimensões:	φ50.8mm±0.1mm, DE (1-100), Al Face, encontrando a borda 16.0± 1.0mm	Carcaça:	Safira (laterais simples ou duplos lustrados)
Tipo da condução:	Semi-isolamento	Zona de exclusão de borda:	<2mm
Aspereza de superfície:	Ra	Nome do produto:	Bolacha do nitreto de alumínio
XRD FWHM de (002):	≤80arcsec, ≤100arcsec, ≤120arcsec, ≤160arcsec	XRD FWHM de (102):	≤650arcsec, ≤550arcsec, ≤450arcsec, ≤400arcsec
Destacar:	C-plane Sapphire Wafer , substrato aln 50 , 8 mm

Plano C (0001)±1^oAIN On Sapphire Wafer Sapphire (Single ou Double Side Polido)

Filme de 2 polegadas de espessura (1,2)Um AIN On Sapphire Wafer SSP XRD FWHM Of(002)≤80arcsec(102) ≤650arcsec UV Desinfecção LED Chip

O substrato AlN é um dos substratos cerâmicos mais populares que possui excelente resistência ao calor, alta resistência mecânica, resistência à abrasão e pequena perda dielétrica.A superfície do substrato AlN é bastante lisa e de baixa porosidade.Nitreto de alumínio tem maior condutividade térmica, em comparação com o substrato de alumina, é cerca de 7 a 8 vezes maior.O substrato AlN é um excelente material de embalagem eletrônica.

Fornecemos substrato de AlN para uma ampla gama de aplicações, incluindo microeletrônica de filme fino e filme grosso, componentes de circuito de RF/microondas de alta potência e alta frequência e capacitor ou resistor, entre em contato conosco para obter mais informações sobre o produto wafer de cerâmica.

Item	AlN-TCU-C50
Dimensões	φ50,8 mm±0,1 mm,OF(1-100),Al Face,Location Edge 16,0± 1,0 mm
Substrato	Safira (lado simples ou duplo polido)
Grossura	1~5μm
Orientação	Plano C (0001)±1^o
Tipo de Condução	Semi-isolante
Qualidade cristalina	Grossura	XRD FWHM de (002)	XRD FWHM de (102)
	[1,2)μm	≤80 segundos de arco	≤650 segundos de arco
	[2,3)μm	≤100 segundos de arco	≤550 segundos de arco
	[3,4)μm	≤120 segundos de arco	≤450 segundos de arco
	[4,5)μm	≤160 segundos de arco	≤400 segundos de arco
Zona de exclusão de borda	<2mm
Rigidez da superfície	Ra<1,5nm(10*10μm)
Pacote	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes de wafer único.
