Detalhes do produto:
|
| Crystal Form: | 4H-N/S | Nome do produto: | especificação da carcaça do carboneto do diameterSilicon 2inch (sic) |
|---|---|---|---|
| Diâmetro: | 50.8mm±0.38mm | Orientação lisa secundária: | Silicone de face para cima: 90°CW. de flat±5.0° principal |
| Comprimento liso preliminar: | 15.9mm±1.7mm 8,0 mm±1.7 milímetro | Comprimento liso secundário: | Nenhum plano secundário |
| Misorientation ortogonal: | ±5.0° | Espessura a: | 260μm±25μm |
| Destacar: | Substrato de SiC nível P,substrato de carboneto de silício para dispositivos de micro-ondas,substrato de SiC de 2 polegadas |
||

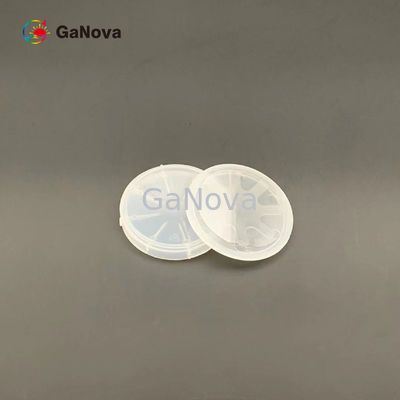

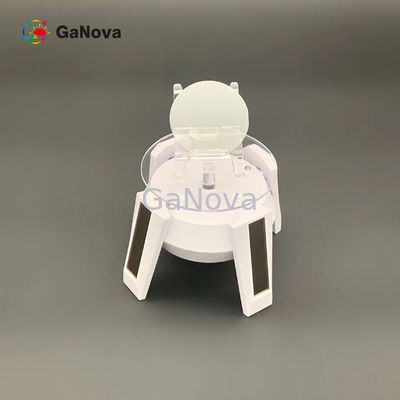

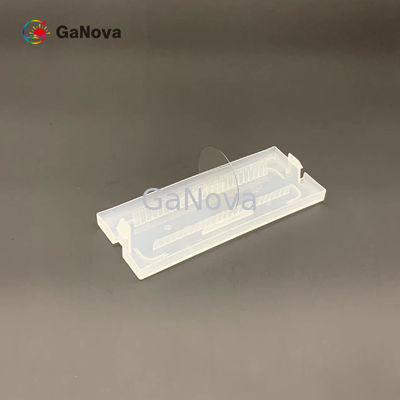

Nível P 4H-N/SI<0001>260um±25um Substrato SiC de 2 polegadas para dispositivos de energia e dispositivos de micro-ondas

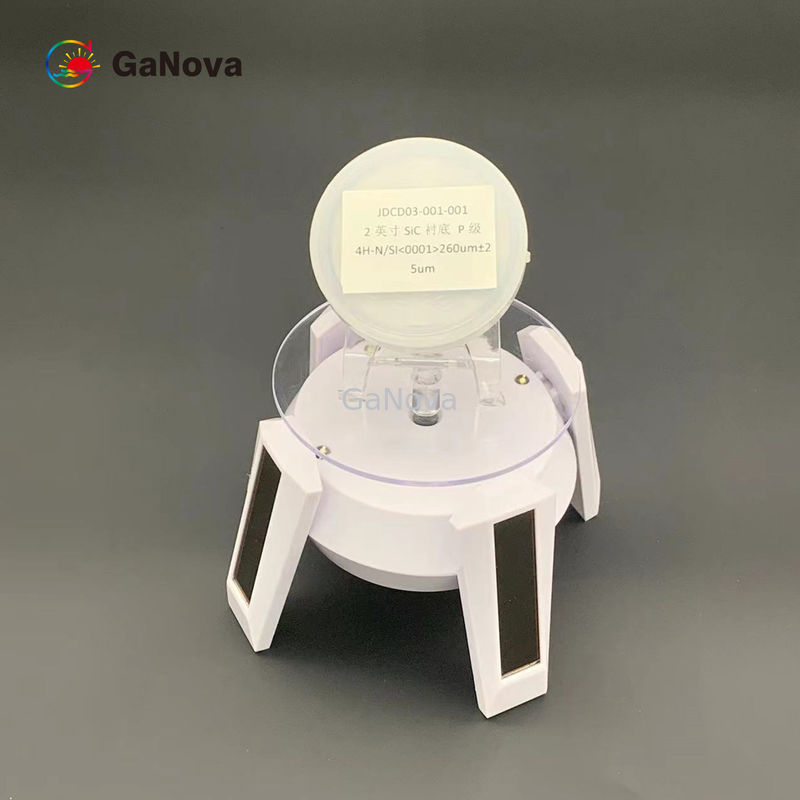

JDCD03-001-001 Substrato SiC de 2 polegadas nível P 4H-N/SI<0001>260μm±25μm para dispositivos de energia e dispositivos de microondas
Visão geral
Características principais
Otimiza o desempenho desejado e o custo total de propriedade para os dispositivos eletrônicos de potência da próxima geração
Wafers de grande diâmetro para economias de escala aprimoradas na fabricação de semicondutores
Faixa de níveis de tolerância para atender às necessidades específicas de fabricação de dispositivos
Cristal de alta qualidade
Baixas densidades de defeitos
| Especificação de substrato de carboneto de silício (SiC) de diâmetro de 2 polegadas | ||
| Nota | Grau de Produção (Grau P) | |
| Dímetro | 50,8 mm ± 0,38 mm | |
| Grossura | 260μm±25μm | |
| Orientação da bolacha | No eixo: <0001>±0,5° para 4H-N/4H-SI, Fora do eixo: 4,0° em direção a <1120 > ±0,5° para 4H-N/4H-SI | |
| Densidade do Microtubo | ≤5cm-² | |
| Resistividade | 4H-N | 0,015~0,028Ω·cm |
| 4H-SI | ＞1E5Ω·cm | |
| Orientação Plana Primária | {10-10}±5,0° | |
| Comprimento Plano Primário | 15,9 mm ± 1,7 mm | |
| Comprimento Plano Primário | 8,0 mm ± 1,7 mm | |
| Orientação Plana Secundária | Silício voltado para cima: 90°CW.do primeiro plano ± 5,0° | |
| Exclusão de Borda | 1mm | |
| TTV/arco/urdidura | ≤15μm/≤25μm/≤25μm | |
| Rugosidade | rosto de silicone | CMP Ra≤0,5nm |
| Cara de carbono | Polonês Ra≤1,0 nm | |
| Rachaduras na borda por luz de alta intensidade | Nenhum | |
| Placas hexagonais por luz de alta intensidade | Área cumulativa≤1% | |
| Áreas Politípicas por Luz de Alta Intensidade | Nenhum | |
| Arranhões na superfície do silício por luz de alta intensidade | 3 arranhões para 1 x comprimento cumulativo do diâmetro do wafer | |
| Fichas de Borda Altas por Intensidade Luz Luz | Nenhum | |
| Contaminação de superfície de silício por alta intensidade | Nenhum | |
| Embalagem | Cassete Multi-wafer ou Recipiente Único de Wafer | |
Observação: a exclusão de borda de 3 mm é usada para os itens marcados coma.
