Detalhes do produto:
|
| Diâmetro: | 10mmx10mm | Espessura (μm): | 400±50 |
|---|---|---|---|
| formulário de cristal: | 2H | Polytype: | {0001}±0,5° |
| Resistência à corrosão: | Cara do Al: cara de ≤0.5nm N (traseira): ≤1.2μm | Polonês de superfície: | Superfície de alumínio: lustro químico (dobro |
| Destacar: | Wafer de nitreto de alumínio ALN,Wafer de nitreto de alumínio 2H,Orifícios de alumínio de 10*10 mm2 |
||
O substrato AlN é um dos substratos cerâmicos mais populares que possui excelente resistência ao calor, alta resistência mecânica, resistência à abrasão e pequena perda dielétrica.A superfície do substrato AlN é bastante lisa e de baixa porosidade.Nitreto de alumínio tem maior condutividade térmica, em comparação com o substrato de alumina, é cerca de 7 a 8 vezes maior.O substrato AlN é um excelente material de embalagem eletrônica.
Uma fina película de nitreto de alumínio é uma camada de alumínio resistente a altas temperaturas.Durante altas temperaturas, essa camada de alumínio ajudará a proteger o material.Em ambientes de alta pressão, pode ser instável.Ele pode suportar uma gama de temperaturas de até 980degC.Em níveis mais baixos, pode ser tóxico para os seres humanos.Também é usado em telefones celulares.Suas propriedades são extremamente diversas.
| 10*10mm2 Substrato monocristal de nitreto de alumínio | |||
| Especificações de Cristal | Valor do parâmetro | ||
| Diâmetro (mm) | 10x10 | ||
| Espessura (μm) | 400±50 | ||
| Forma de Cristal | 2H | ||
| Politipo | {0001}±0,5° | ||
| Polimento de superfície | Superfície de alumínio: polimento químico (duplo polimento pode ser personalizado) | ||
| Rugosidade |
Alface:≤0,5 nm N face (traseira):≤1,2μm |
||
| aparência | forma quadrada | ||
| Grau de qualidade | Classe S (Super) | Nota P (Produção) | Nota R (Pesquisa) |
| HRXRD Largura de meia altura @{0002}(arcsec) | ≤150 | ≤300 | ≤500 |
| HRXRD Largura de meia altura @{10-12}(arcsec) | ≤100 | ≤200 | ≤400 |
| coeficiente de absorção @ 265nm (cm-1) | ≤50 | ≤70 | ≤100 |
| Exclusão de borda (mm) | 1 | 1 | 1 |
| Recuos | 无 | 无 | 无 |
| Salgadinhos | 无 | 无 | ≤3 Acumulado ≤1,0 mm |
| TUA | ≥90% | ||
| TTV(μm) | ≤30 | ||
| Warp (μm) | ≤30 | ||
| Arco (μm) | ≤30 | ||
|
Rachaduras
|
Não, olho nu, luz forte | ||
| Contaminação | Não, olho nu, radiação | ||

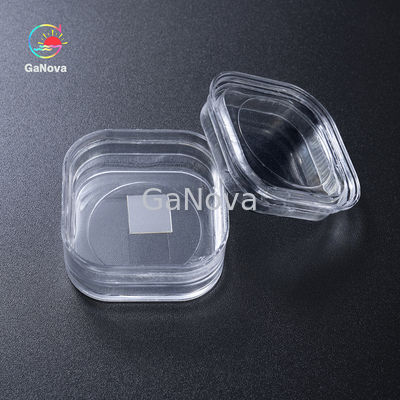

| pacote | caixa de bolacha monolítica | ||
Sobre nós
Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.
Perguntas frequentes
Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
