Limite de corrente 0,5A Chip de diodo laser Eficiência de inclinação de impressão a laser 1,0 W/A

Imagem Grande : Limite de corrente 0,5A Chip de diodo laser Eficiência de inclinação de impressão a laser 1,0 W/A

Detalhes do produto:

Lugar de origem:	Suzhou China
Marca:	GaNova

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Termos de pagamento:	T/T

Contato

Limite de corrente 0,5A Chip de diodo laser Eficiência de inclinação de impressão a laser 1,0 W/A

descrição

Tipo do pacote:	Montagem em superfície, pacote padrão	Tipo:	Diodo láser
Aplicação:	impressão a laser	Temperatura de funcionamento:	15-55℃
Comprimento de onda:	915nm	Potência de saída:	10
Eficiência de inclinação:	1,0 W/A	Tamanho do Emissor:	94μm
Destacar:	Chip de diodo laser 0 , 5A , chip de 915 nm no submount

Limite de corrente 0,5A Chip de diodo laser Eficiência de inclinação de impressão a laser 1,0 W/A

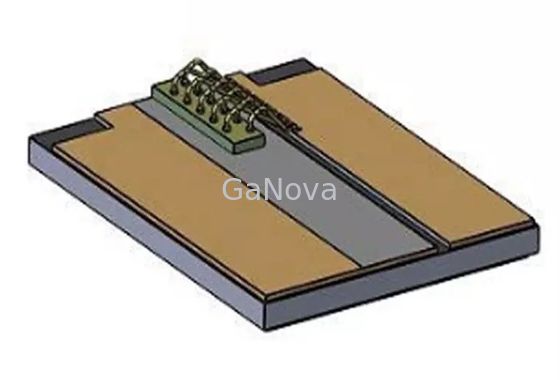

Chip laser de diodo COS 915nm 10W em design de submontagem

A fonte de luz é integrada por ligação flip-chip diretamente no substrato de Si, permitindo operação em alta temperatura, e conversores de tamanho de ponto são usados para acoplamento eficiente ao guia de onda de Si.Uma estrutura de metal-semicondutor-metal (MSM) InGaAs/InP é integrada usando técnicas de ligação de wafer e usada para fotodetecção, e alta responsividade é demonstrada.

óptico
Comprimento de onda central	915nm
Potência de saída	10W
Largura Espectral FWHM	≤6 nm
Eficiência de inclinação	1,0 W/A
Divergência de Eixo Rápido	60 graus
Divergência de eixo lento	11 graus
Modo de polarização	TE
Tamanho do Emissor	94um
Elétrico
Limite atual	0,5A
Corrente Operacional	12A
Tensão operacional	1,65V
Eficiência de conversão de energia	58%
Térmico
Temperatura de operação	15-55℃
Temperatura de armazenamento	-30-70℃
Comprimento de onda Temp.Coeficiente	0,3nm/℃

Desenho
