Detalhes do produto:
|
| Orientação de superfície: | Um-plano (11-20) | Material: | Μm do ₃ do ₂ O do Al da pureza alta (>99.995%) |
|---|---|---|---|
| Espessura: | 430 ±10μm | R-plano: | R9 |
| Diâmetro: | 50,8 ±0.10 | Borda da bolacha: | R-tipo |
| Destacar: | O espelho lustrou Sapphire Wafer,Única safira R9 de cristal,única bolacha de cristal da safira |
||

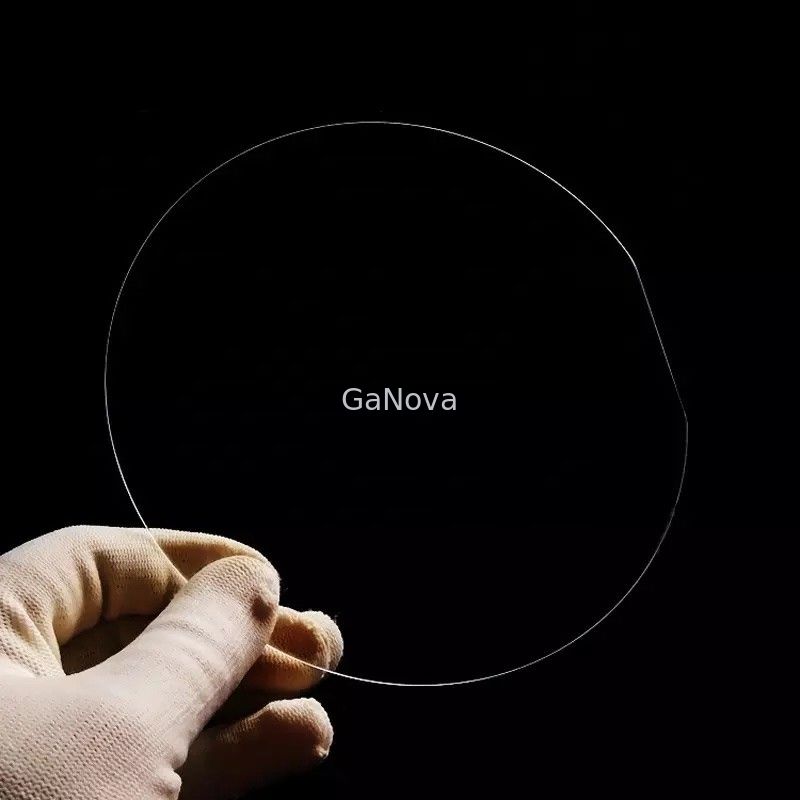

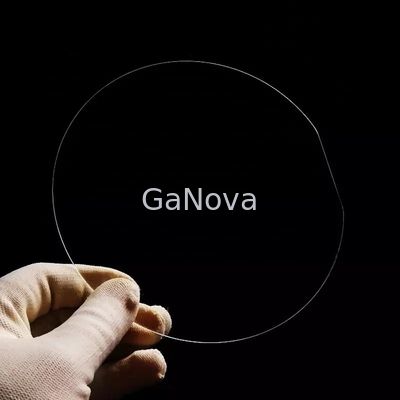

Substrato de safira de 50 mm wafer espelhado polido pronto para epi qualidade de superfície frontal
JDCD08-001-001 Bolacha de substrato de safira de 50 mm de diâmetro, Thk 430μm, orientação do cristal C/M0.2, comprimento OF (mm) 16 chip de LED, material do substrato
Este material está disponível a preços diferentes em diferentes fornecedores no mercado.Há uma série de sites em que estes estão sendo vendidos.Obviamente, a qualidade também é tão importante quanto o preço pelo qual está disponível.O substrato é preparado a partir de safira, que é um material com uma combinação única de propriedades químicas, ópticas e físicas.A safira é altamente resistente a choques térmicos, altas temperaturas, erosão de areia e água.Sua condutividade térmica também é muito boa em baixas temperaturas.
|
Parâmetros |
Especificação | ||
| Unidade | Alvo | Tolerância | |
| Material | Al de alta pureza2O3(＞99,995%) | ||
| Diâmetro | milímetros | 50,8 | ±0,10 |
| Grossura | μm | 430 | ±10 |
| Orientação da Superfície | Plano C (0001) | ||
| - Fora do ângulo em direção ao eixo M | grau | 0,20 | ±0,10 |
| -Fora do ângulo em direção ao eixo A | grau | 0,00 | ±0,10 |
| Orientação Plana | Plano A(11-20) | ||
| -Ângulo de deslocamento plano | grau | 0,0 | ±0,2 |
| Comprimento plano | milímetros | 16,0 | ±1 |
| Plano R | R9 | ||
| Rugosidade da superfície frontal (Ra) | nm | ＜0,3 | |
| Rugosidade da superfície posterior | μm | 0,8~1,2μm | |
| Qualidade da superfície frontal | Espelho polido, pronto para EPI | ||
| borda da bolacha | tipo R | ||
| Amplitude do chanfro | μm | 80-160 | |
| Ângulo radiano incluído entre a borda plana e a borda redonda | milímetros | R=9 | |
| TTV | μm | ≤5 | |
| LTV(5x5mm) | μm | ≤1,5 | |
| Arco | μm | 0~-5 | |
| Urdidura | μm | ≤10 | |
| marca a laser | Como o cliente exigiu | ||
Sobre nós
Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.
Perguntas frequentes
Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
