Alta pureza Al2O3＞99,995% safira wafer espelho polido pronto para epi

Alta pureza Al2O3＞99,995% safira wafer espelho polido pronto para epi
High Purity Al2O3＞99.995% Sapphire Wafer Mirror Polished EPI Ready
Alta pureza Al2O3＞99,995% safira wafer espelho polido pronto para epi Alta pureza Al2O3＞99,995% safira wafer espelho polido pronto para epi

Imagem Grande :  Alta pureza Al2O3＞99,995% safira wafer espelho polido pronto para epi

Detalhes do produto:
Número do modelo: JDCD08-001-001
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Termos de pagamento: T/T
Contato

Alta pureza Al2O3＞99,995% safira wafer espelho polido pronto para epi

descrição
Orientação de superfície: Um-plano (11-20) Material: ₃ do ₂ O do Al da pureza alta (>99.995%)
Espessura: 430 ±15μm R-plano: R9
Diâmetro: 50,8 ±0.10 Borda da bolacha: R-tipo
Destacar:

Sapphire Wafer EPI Ready

,

substrato de safira led R9

,

wafer de safira A Plane

Al de alta pureza2O3＞99,995% Substrato Safira Wafer Espelho Polido Pronto para EPI

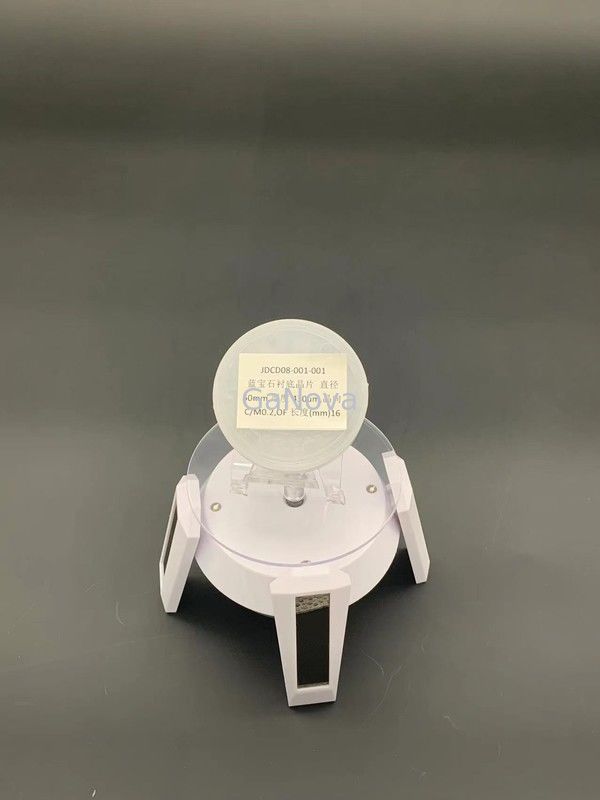

JDCD08-001-001 Bolacha de substrato de safira de 50 mm de diâmetro, Thk 430μm, orientação do cristal C/M0.2, comprimento OF (mm) 16 chip de LED, material do substrato


Substrato de Safira O Substrato de Safira é um material de janela superior para muitas aplicações de IR de 3µm a 5µm, pois oferecem resistência a altas temperaturas, choque térmico, erosão por água e areia, pequena perda dielétrica, excelente isolamento elétrico, com importantes características mecânicas e químicas, e arranhando.Temos substratos C-Plane R-Plane Sapphire.Substratos de safira de plano C usados ​​para desenvolver compostos III-V e II-VI como GaN para LED azul e diodos laser.



Parâmetros

 Especificação
Unidade Alvo Tolerância
Material Al de alta pureza2O3(＞99,995%)
Diâmetro milímetros 50,8 ±0,10
Grossura μm 430 ±15
Orientação da Superfície Plano C (0001)
- Fora do ângulo em direção ao eixo M grau 0,20 ±0,10
-Fora do ângulo em direção ao eixo A grau 0,00 ±0,10
Orientação Plana Plano A(11-20)
-Ângulo de deslocamento plano grau 0,0 ±0,2
Comprimento plano milímetros 16,0 ±1
Plano R R9
Rugosidade da superfície frontal (Ra) nm ＜0,3
Rugosidade da superfície posterior μm 0,8~1,2μm
Qualidade da superfície frontal Espelho polido, pronto para EPI
borda da bolacha tipo R
Amplitude do chanfro μm 80-160
Ângulo radiano incluído entre a borda plana e a borda redonda milímetros R=9
TTV μm ≤5
LTV(5x5mm) μm ≤1,5
Arco μm 0~-5
Urdidura μm ≤10
marca a laser   Como o cliente exigiu





Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
