bolacha 6inch sic Epitaxial

Certificado
CHINA Shanghai GaNova Electronic Information Co., Ltd. Certificações
Estou Chat Online Agora

bolacha 6inch sic Epitaxial

bolacha 6inch sic Epitaxial
bolacha 6inch sic Epitaxial

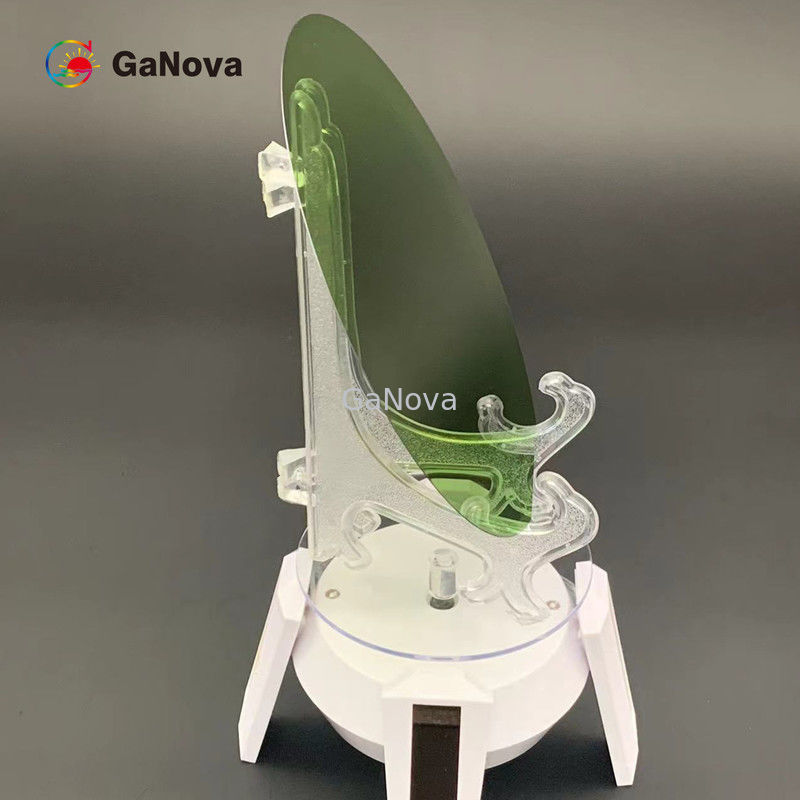

Imagem Grande :  bolacha 6inch sic Epitaxial

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T

bolacha 6inch sic Epitaxial

descrição
Crystal Form: 4h Contaminação de Superfície Metálica: (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, si, Ca, V, manganês) cm2 ≤1E11
Nome do produto: Bolacha sic Epitaxial Diâmetro: 150.0mm +0mm/-0.2mm
Orientação de superfície: Fora-linha central: ° de 4°toward <11-20>±0.5 Comprimento liso preliminar: ± 1.5mm de 47.5mm
Comprimento liso secundário: Nenhum plano secundário Orientação lisa preliminar: To<11-20>±1° paralelo
Misorientation ortogonal: ±5.0°
Destacar:

Bolacha sic Epitaxial de P-SBD

,

carcaça de 6inch 4H-SiC

,

N-tipo bolacha sic Epitaxial

N-tipo Fora-linha central da carcaça da categoria 6inch 4H-SiC de P-SBD: ° <11-20>de 4°toward ±0.5

N-tipo resistividade MPD≤0.5/Cm2 0.015Ω da categoria 350.0±25.0μM de P-SBD da carcaça de 6inch 4H-SiC•Cm-0.025Ω•cm para o poder e o Microw

N-tipo da carcaça de 6inch 4H-SiC

Vista geral

Nosso hava da empresa sic (uma linha de produção completa crescimento de cristal de integração, cristal que processam, bolacha que processam, lustro, limpeza e teste da carcaça da bolacha do carboneto de silicone). Hoje em dia nós fornecemos sic as bolachas 4H e 6H comerciais com semi a isolação e a condutibilidade na em-linha central ou na fora-linha central, tamanho disponível: 5x5mm2,10x10mm2, 2", 3", 4" e 6", quebrando com as tecnologias chaves tais como a supressão do defeito, o processamento do cristal de semente e o crescimento rápido, promovendo a investigação básica e o desenvolvimento relativos à epitaxia do carboneto de silicone, aos dispositivos, etc.

Propriedade

Categoria P-MOS Categoria de P-SBD Categoria de D
Crystal Form 4H
Polytype Nenhuns permitiram Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Encantar placas Nenhuns permitiram Area≤5%
Polycrystal sextavado Nenhuns permitiram
Inclusões a Area≤0.05% Area≤0.05% N/A
Resistividade 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
Falha de empilhamento Área de ≤0.5% Área de ≤1% N/A

Contaminação de metal de superfície

(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, si, Ca, V, manganês) ≤1E11 cm-2

Diâmetro 150,0 milímetros +0mm/-0.2mm
Orientação de superfície Fora-linha central: ° <11-20>de 4°toward ±0.5
Comprimento liso preliminar 47,5 milímetros de ± 1,5 milímetros
Comprimento liso secundário Nenhum plano secundário
Orientação lisa preliminar To±1° paralelo<11-20>
Orientação lisa secundária N/A
Misorientation ortogonal ±5.0°
Revestimento de superfície C-cara: Polonês ótico, Si-cara: CMP
Borda da bolacha Chanfradura

Aspereza de superfície

(10μm×10μm)

Cara Ra≤0.20 nanômetro do si; Cara Ra≤0.50 nanômetro de C
Espessura a μm 350.0μm± 25,0
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(CURVA) a ≤15μm ≤25μm ≤40μm
(Urdidura) a ≤25μm ≤40μm ≤60μm
Microplaquetas/recortes Nenhuns permitiram a largura e a profundidade de ≥0.5mm Largura e profundidade de Qty.2 ≤1.0 milímetro

Riscos a

(Cara do si, CS8520)

≤5 e diâmetro cumulativo de Length≤0.5×Wafer

≤5 e Length≤1.5×Wafer cumulativo

Diâmetro

TUA (2mm*2mm) ≥98% ≥95% N/A
Quebras Nenhuns permitiram
Contaminação Nenhuns permitiram
Propriedade Categoria P-MOS Categoria de P-SBD Categoria de D
Exclusão da borda 3mm

Observação: a exclusão da borda de 3mm é usada para os artigos identificados por meio de A.

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
