Detalhes do produto:
|
Nome do produto: | Bolacha do nitreto de alumínio | Diâmetro: | 25,4±0,5mm |
---|---|---|---|
Espessura: | 400±50μm | Crystal Form: | 2H |
Polytype: | {0001}±0,5° | TUA: | ≥90% |
Destacar: | Wafer de Nitreto de Alumínio de 1 polegada,AlN Monocristal 400um,Wafer de Nitreto de Alumínio Grau S |

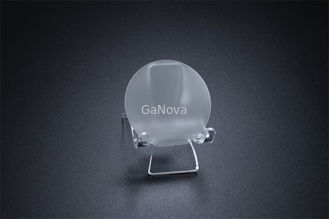

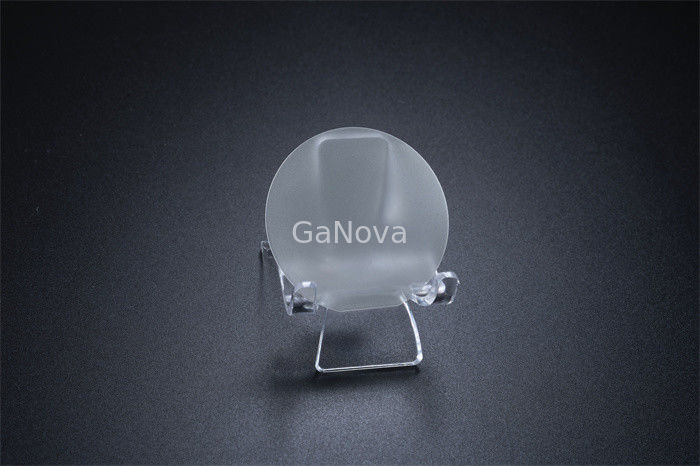

JDCD02-001-001 1 polegada AlN monocristal 400±50μm grau S/P/R
O substrato AlN é um dos substratos cerâmicos mais populares que possui excelente resistência ao calor, alta resistência mecânica, resistência à abrasão e pequena perda dielétrica.A superfície do substrato AlN é bastante lisa e de baixa porosidade.Nitreto de alumínio tem maior condutividade térmica, em comparação com o substrato de alumina, é cerca de 7 a 8 vezes maior.O substrato AlN é um excelente material de embalagem eletrônica.
Substrato de cristal único de nitreto de alumínio de 1 polegada | |||
Especificações de Cristal | Valor do parâmetro | ||
Diâmetro (mm) | 25,4±0,5 | ||
Espessura (μm) | 400±50 | ||
Forma de Cristal | 2H | ||
Politipo | {0001}±0,5° | ||
Polimento de superfície | Superfície de alumínio: polimento químico (duplo polimento pode ser personalizado) | ||
Rugosidade |
Alface:≤0,5 nm N face (traseira):≤1,2μm |
||
aparência | Borda circular de posicionamento da correia | ||
Grau de qualidade | Classe S (Super) | Nota P (Produção) | Nota R (Pesquisa) |
HRXRD Largura de meia altura @{0002}(arcsec) | ≤150 | ≤300 | ≤500 |
HRXRD Largura de meia altura @{10-12}(arcsec) | ≤100 | ≤200 | ≤400 |
coeficiente de absorção @ 265nm (cm-1) | ≤50 | ≤70 | ≤100 |
Exclusão de borda (mm) | 1 | 1 | 1 |
Recuos | / | / | / |
Salgadinhos | / | / | ≤3 Acumulado ≤1,0 mm |
TUA | ≥90% | ||
Orientação da borda de posicionamento principal | {10-10}±5,0° | ||
Orientação da superfície de localização secundária |
Face Al:Gire no sentido horário na direção da borda de posicionamento principal 90°±5° Face N:Gire no sentido anti-horário na direção da borda de posicionamento principal 90°±5° |
||
TTV(μm) | ≤30 | ||
Warp (μm) | ≤30 | ||
Arco (μm) | ≤30 | ||
Rachaduras | Não, olho nu, luz forte | ||
Contaminação | Não, olho nu, radiação | ||
codificação a laser | Face N, paralela à borda de localização principal | ||
Pacote | caixa de bolacha monolítica |
Sobre nós
Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.
Perguntas frequentes
Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
