JDCD08-001-007 8 polegadas C-Plane Safira Substrato Wafer

JDCD08-001-007 8 polegadas C-Plane Safira Substrato Wafer
JDCD08-001-007 8inch C-Plane Sapphire Substrate Wafer
JDCD08-001-007 8 polegadas C-Plane Safira Substrato Wafer JDCD08-001-007 8 polegadas C-Plane Safira Substrato Wafer

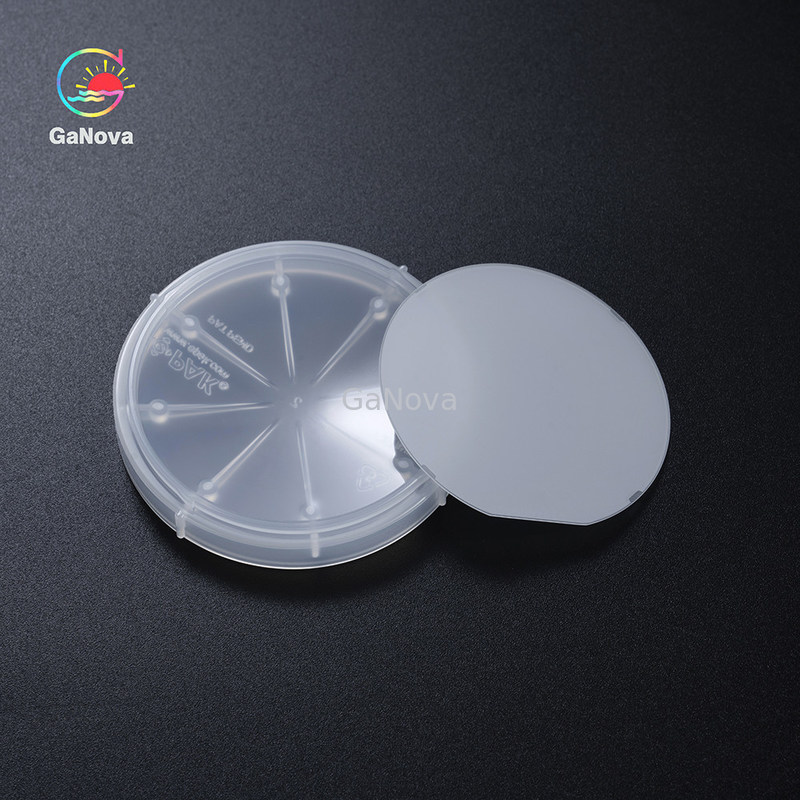

Imagem Grande :  JDCD08-001-007 8 polegadas C-Plane Safira Substrato Wafer

Detalhes do produto:
Número do modelo: JDCD08-001-007
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Termos de pagamento: T/T

JDCD08-001-007 8 polegadas C-Plane Safira Substrato Wafer

descrição
Material: Pureza alta Al2O3 (>99.995%) Orientação de superfície: C-plano (0001)
R-plano: R9 Espessura: μm 725±25
Diâmetro: 200.00±0.1mm TTV: ≤15μm
Destacar:

Wafer de substratos de safira de 8 polegadas

JDCD08-001-007 6 polegadas C-Plane Safira Substrato Wafer

Rubi e safiras são ambos feitos de corindo (óxido de alumínio - Al2O3).O corindo é uma das substâncias naturais mais duras conhecidas depois do diamante.Além disso, como o corindo é tão duro e resistente às intempéries, também pode ser encontrado em depósitos sedimentares e rochas sedimentares.
A safira ocupa o 9º lugar na escala de dureza de Mohs.O corindo é estável sob condições normais de uso, o que significa que é resistente aos efeitos do calor, luz e produtos químicos comuns.




Substratos Al2O3 de alta pureza de plano C de 8 polegadas



Parâmetros

Especificação
Unidade Alvo Tolerância
Material Al2O3 de alta pureza (>99,995%)
Diâmetro milímetros 200,00 ±0,1
Grossura μm customizar ±25
Orientação da Superfície Plano C (0001)
- Fora do ângulo em direção ao eixo M grau 0,00 ±0,1
-Fora do ângulo em direção ao eixo A grau 0,00 ±0,1
Entalhe Plano A(11-20)
Entalhe grau 0,0 ±0,3°
Entalhe milímetros 1,0 ±0,1
Entalhe grau 92° ±2°
Entalhe R nm 1,0 ±0,2
Plano R R9
TTV μm ≤15
Arco μm ≤30
Urdidura μm ≤45
nm Primeiro Ra≤0,3nm;Retrocesso Ra;0,8-1,2μm
marca a laser   Como o cliente exigiu





Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
