R-plano Sapphire Substrate Wafer de JDCD08-001-004 2inch

R-plano Sapphire Substrate Wafer de JDCD08-001-004 2inch
R-plano Sapphire Substrate Wafer de JDCD08-001-004 2inch

Imagem Grande :  R-plano Sapphire Substrate Wafer de JDCD08-001-004 2inch

Detalhes do produto:
Número do modelo: JDCD08-001-004
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Termos de pagamento: T/T

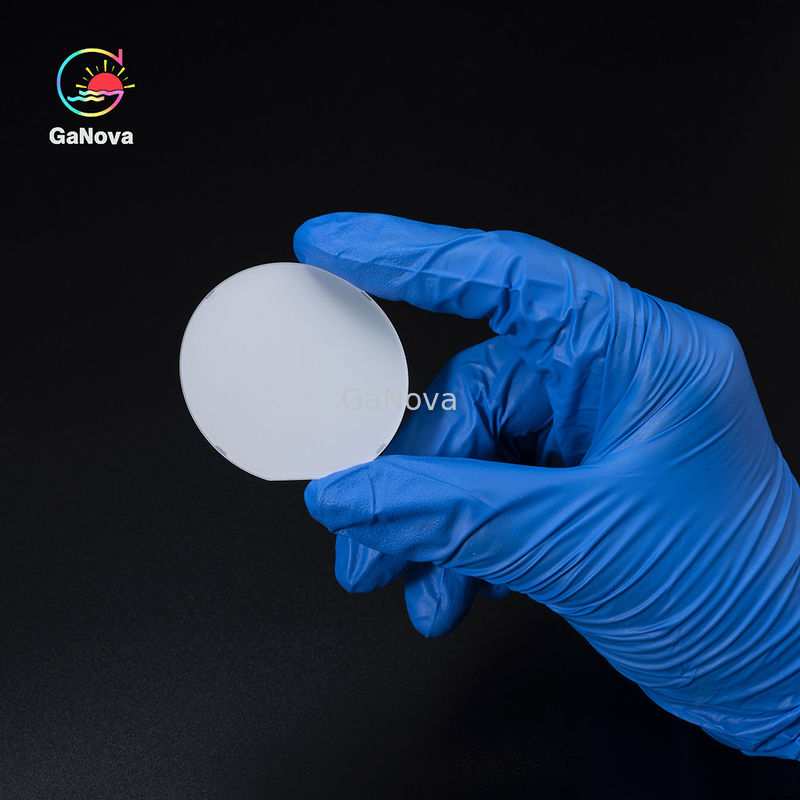

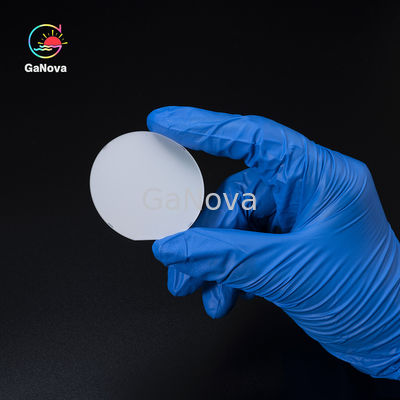

R-plano Sapphire Substrate Wafer de JDCD08-001-004 2inch

descrição
Orientação de superfície: Plano R,0±0,1° Orientação lisa: C em R,CCW45±1°
Espessura: μm 500±15 R-plano: R9
Diâmetro: 50.8±0.10mm Material: Carcaça
Destacar:

Wafer de substratos de safira de 2 polegadas

R-plano Sapphire Substrate Wafer de JDCD08-001-004 2inch

A safira é um dos minerais os mais resistentes Terra-mais mal em do que de aço, embora mais frágil do que o diamante.

As duas cores as mais raras da safira são Padparadscha e azul da centáurea. As safiras as mais premiados são safiras de Kashmir de um azul brilhante, aveludado das montanhas na Índia. A última safira de Kashmir foi minada em 1927.

carcaças da pureza alta Al2O3 do R-plano de 2 polegadas

Parâmetros

Especificação
Unidade Alvo Tolerância
Material Pureza alta Al2O3 (>99.995%)
Diâmetro milímetro 50,8 ±0.10
Espessura μm 500 ±15
Orientação de superfície Plano de R, 0±0.1°
Orientação lisa C em R, CCW45±1°
Comprimento liso milímetro 16,0 ±1
R-plano R9
Aspereza de superfície dianteira (Ra) nanômetro <0.3
Aspereza de superfície traseira (Ra) μm 0.8~1.2
Qualidade de superfície dianteira O espelho lustrou, EPI-pronto
Borda da bolacha R-tipo ou T-tipo
Largura da chanfradura μm 80~160
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Curva μm 0~-5
Urdidura μm ≤10
Marca do laser Como cliente exigido
