JDWY01-001-007 Filme de 2 polegadas de espessura (4,5)Um AIN On Sapphire Wafer,SSP,XRD FWHM Of(002)≤160arcsec\(102) ≤400arcsec

JDWY01-001-007 Filme de 2 polegadas de espessura (4,5)Um AIN On Sapphire Wafer,SSP,XRD FWHM Of(002)≤160arcsec\(102) ≤400arcsec
JDWY01-001-007 Filme de 2 polegadas de espessura (4,5)Um AIN On Sapphire Wafer,SSP,XRD FWHM Of(002)≤160arcsec\(102) ≤400arcsec

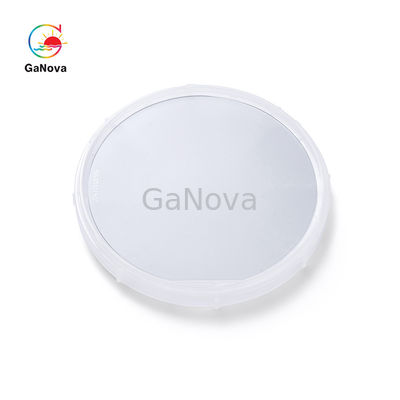

Imagem Grande :  JDWY01-001-007 Filme de 2 polegadas de espessura (4,5)Um AIN On Sapphire Wafer,SSP,XRD FWHM Of(002)≤160arcsec\(102) ≤400arcsec

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDWY01-001-007
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Termos de pagamento: T/T

JDWY01-001-007 Filme de 2 polegadas de espessura (4,5)Um AIN On Sapphire Wafer,SSP,XRD FWHM Of(002)≤160arcsec\(102) ≤400arcsec

descrição
Dimensões: φ50,8 mm±0,1 mm,OF(1-100),Al Face,Location Edge 16,0± 1,0 mm Carcaça: Safira (laterais simples ou duplos lustrados)
Espessura: [1,2)μm,[2,3)μm,[3,4)μm,[4,5)μm Orientação: Plano C (0001)±1o
Tipo da condução: Semi-isolamento Zona de exclusão de borda: <2mm
Aspereza de superfície: Ra Nome do produto: Bolacha do nitreto de alumínio
Destacar:

SSP AIN em Wafer de safira

Filme de 2 polegadas de espessura (4,5)um AIN em bolacha de safira, SSP,XRD FWHM de (002)≤160arcsec(102) ≤400arcsec Desinfecção UV, chip de LED



A safira é um material de uma combinação única de propriedades físicas, químicas e ópticas, que o tornam resistente a altas temperaturas, choque térmico, erosão por água e areia e arranhões.



Item AlN-TCU-C50
Dimensões φ50,8 mm±0,1 mm,OF(1-100),Al Face,Location Edge 16,0± 1,0 mm
Substrato Safira (lado simples ou duplo polido)
Grossura 1~5μm
Orientação

Plano C (0001)±1o

Tipo de Condução Semi-isolante
Qualidade cristalina Grossura XRD FWHM de (002) XRD FWHM de (102)
  [1,2)μm ≤80 segundos de arco ≤650 segundos de arco
  [2,3)μm ≤100 segundos de arco ≤550 segundos de arco
  [3,4)μm ≤120 segundos de arco ≤450 segundos de arco
  [4,5)μm ≤160 segundos de arco ≤400 segundos de arco
Zona de exclusão de borda



<2mm

Rigidez da superfície Ra<1,5nm(10*10μm)
Pacote Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes de wafer único.





Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
