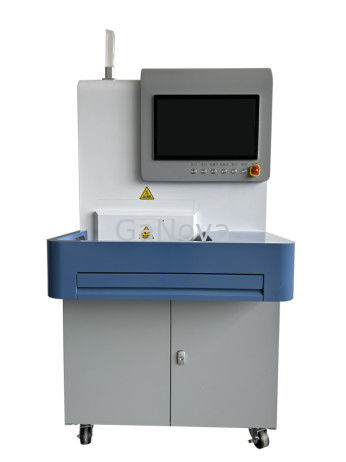

Sistema de recozimento RTP-SA-8 de processamento térmico rápido de produção

1Configuração básica do sistema de equipamento

1.1 Esboço

O Processamento Térmico Rápido é um forno de recozimento rápido de wafer de 8 polegadas semi-automático vertical, que usa duas camadas de lâmpadas halogênicas infravermelhas como fontes de calor para aquecimento.A cavidade interna de quartzo é isolado e isolado, e a casca externa da cavidade é feita de liga de alumínio resfriada a água, garantindo aquecimento uniforme do produto e baixa temperatura da superfície.

O processamento térmico rápido adota o controle PID e o sistema pode ajustar rapidamente a potência de saída das lâmpadas halogênicas infravermelhas, tornando o controle de temperatura mais preciso.

1.2Características do produto

Aquecimento de tubos de lâmpadas de halogénio de infravermelho de dupla camada, resfriamento rápido do nitrogénio;

Disposição agrupada de tubos de lâmpadas desenvolvida de forma independente para melhorar a uniformidade da temperatura;

Utilizando o controlo do algoritmo PID, ajuste em tempo real da potência de saída da lâmpada;

As contas de utilizador são divididas em três níveis de permissões para uma gestão conveniente das informações;

A interface principal do software pode exibir parâmetros em tempo real, tais como gás, temperatura, grau de vácuo, etc.;

O sistema guarda automaticamente as informações relevantes para cada processo;

Reconhecer automaticamente as mensagens de erro e proteger automaticamente o dispositivo em caso de anomalias:

Detecção de superaquecimento: a temperatura da liga de alumínio resfriada a água na camada exterior da câmara excede 70 °C.

Detecção do termocouple: durante o processo do sistema, o valor de monitorização do termocouple não corresponde ao valor definido.

Detecção de aquecimento: potência de saída anormal durante o aquecimento.

Detecção do bloqueio da porta do forno: verificar se a fechadura da porta está trancada antes de cada processo.

Detecção de gás: a pressão do gás excede o intervalo definido, a pressão do gás é demasiado elevada ou demasiado baixa.

Detecção do caudal de água: o caudal de entrada é inferior ao valor por defeito.

Detecção de fuga: detecção de fuga.

Interruptor de parada de emergência: Parar imediatamente o processo e cortar a fonte de calor.

1.3.Processamento térmico rápidoAplicações industriais

Recheio por implantação iónica

Requeijão rápido após revestimento ITO

óxido

Crescimento de nitritos

Requeijão de ligas de silicetos

Processo de arseneto de gálio

Ligação rápida de contato ómico

Refluxo oxidativo

Outros processos de tratamento térmico rápido de semicondutores

2Configuração do equipamento principal

2.1Parâmetro geral do equipamento

2.2Lista de verificação da configuração

Configuração padrão

2.3.Consumíveis comuns

3.Requisitos de inspecção da aparência e armazenagem temporária antes da instalação do equipamento na entrada

• Após a chegada do equipamento do fornecedor, a Parte A é responsável pela verificação do número de peças e da embalagem para garantir a sua integridade e pela sua conservação;Também devemos ajudar a Shanghai Ganova a transportar o equipamento para o local da instalação., proporcionando conveniência para a instalação.

• Se a embalagem interna e externa do equipamento está intacta e se há danos, arranhões ou descamações óbvios

• Se há sujeira ou ferrugem dentro e fora da máquina

• Verificar se as marcas da placa de identificação são consistentes com o equipamento

• De acordo com a configuração padrão do equipamento constante do presente acordo técnico, contar cada item um por um e preencher os dados relativos às peças sobressalentes e acessórios,bem como o nome do software no registro de desembaçamento para garantir a configuração completa.

• O hospedeiro e componentes internos do dispositivo novo deve ser novo

• Armazenar o equipamento numa sala limpa livre de vibrações
