Detalhes do produto:
|
| Nome do produto: | DAD3350 Serra automática em cubos | máx. Tamanho da peça de trabalho: | Φ8 polegadas (250mm × 250mm, Φ300mm especificação especificada pelo usuário) |
|---|---|---|---|
| Aplicação: | 1,8 kW, 2,2 kW | Dimensões da máquina (L×P×A)mm: | 900 × 1.050 × 1.800 |
| Desempenho: | estábulo | Peso da máquina: | Aproximadamente. 1.200kg |
| Faixa de corte do eixo X: | 260mm | Velocidade de corte do eixo X: | 0,1 ~ 600 mm/s |
| Destacar: | Máquina de cortar bolacha 250 mm × 250 mm,máquina de cortar bolacha de 8 polegadas,máquina de cortar bolacha 300 mm |
||

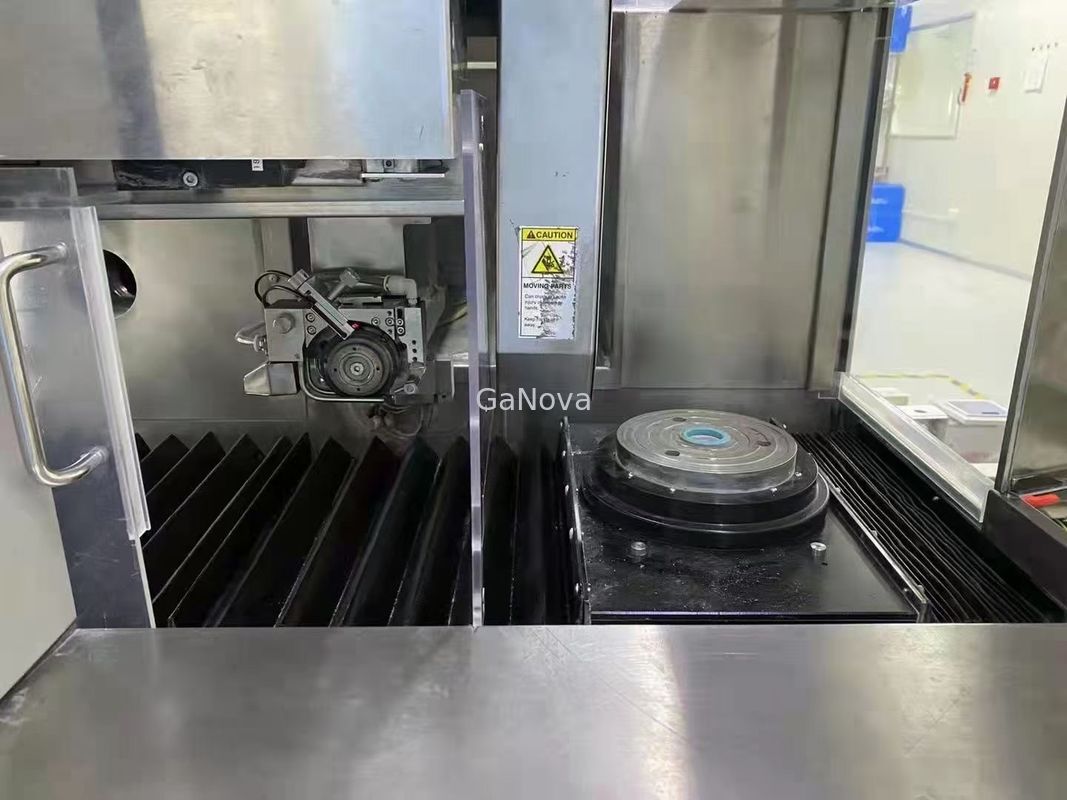

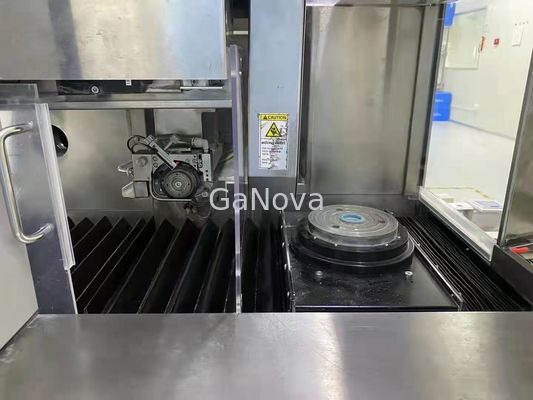

0,1 ~ 600 mm/s Máquina de cortar em cubos Φ8 polegadas (250 mm × 250 mm, Φ300 mm Especificação especificada pelo usuário)
Suporta uma ampla gama de aplicações
O DAD3350 é capaz de manusear no máximo peças de trabalho de Φ8 polegadas ou 250 x 250 mm (especificação especificada pelo usuário).Um fuso de 1,8 kW é equipado como padrão.Ao selecionar um fuso de alto torque de 2,2 kW (opcional), é possível processar silício até materiais difíceis de processar, como cerâmica.O suporte para lâminas de até Φ5 polegadas é possível com especificações especificadas pelo usuário.Além disso, a função de alinhamento para peças de trabalho de montagem múltipla também pode ser adicionada como opção.
Rendimento melhorado
O DAD3350 consegue melhorar o rendimento aumentando a velocidade de cada eixo.
Fácil de usar
A operacionalidade é melhorada com a instalação de uma tela de toque LCD e interface gráfica do usuário (GUI).A operação fácil é alcançada com um display visual que mostra as condições de processamento e vários status com botões de ícone.Além disso, as comunalidades de operação foram consideradas para facilitar a substituição da série 300/500 (modelos existentes).
qualidade do processo
Ao adotar uma estrutura do tipo ponte de alta rigidez e uma estrutura de suporte da seção frontal do eixo, que evita o encolhimento térmico e a vibração, um ponto de processamento mais estável pode ser alcançado.
Controles de processo
Alinhamento automático, foco automático, verificação automática de corte e outras funções de reconhecimento de imagem foram instaladas para melhorar a produtividade do equipamento.Além disso, o microscópio inclui um mecanismo de sopro de ar e um obturador de lente para evitar contaminação.Como opção, um microscópio de baixa ampliação pode ser adicionado para alinhamento aproximado.Através do monitoramento de condições, as condições de processamento e vários outros status podem ser conhecidos a qualquer momento.Recursos avançados de controle de processo podem ser adicionados como opções, incluindo um sistema de gerenciamento de água de corte na tela para controle de fluxo de água de corte.
Especificações
|
Especificação |
Unidade |
1,8 kW |
2,2 kW |
|
|---|---|---|---|---|
|
máx.tamanho da peça de trabalho |
- |
Φ8 polegadas (250 mm × 250 mm, Φ300 mm especificação especificada pelo usuário) |
||
|
eixo X |
Faixa de corte |
milímetros |
260 |
|
|
Velocidade de corte |
mm/s |
0,1 ~ 600 |
||
|
eixo Y |
Faixa de corte |
milímetros |
260 |
|
|
Etapa do índice |
milímetros |
0,0001 |
||
|
Precisão de posicionamento do índice |
milímetros |
0,002/260 |
||
|
eixo Z |
máx.AVC |
milímetros |
32.2 |
31.4 |
|
Resolução em movimento |
milímetros |
0,00005 |
||
|
Precisão de repetibilidade |
milímetros |
0,001 |
||
|
eixo θ |
máx.ângulo de rotação |
grau |
380 |
|
|
Fuso |
Torque nominal |
N・m |
0,29 |
0,70 |
|
Faixa de velocidade de revolução |
min-1 |
6.000 ~ 60.000 |
3.000 ~ 30.000 |
|
|
Dimensões da máquina (L×P×A) |
milímetros |
900 × 1.050 × 1.800 |
||
|
Peso da máquina |
kg |
Aproximadamente.1.200 |
||
* A aparência do produto, recursos, especificações e outros detalhes podem mudar devido a modificações técnicas.
* Leia atentamente a folha de especificações padrão antes de usar.
