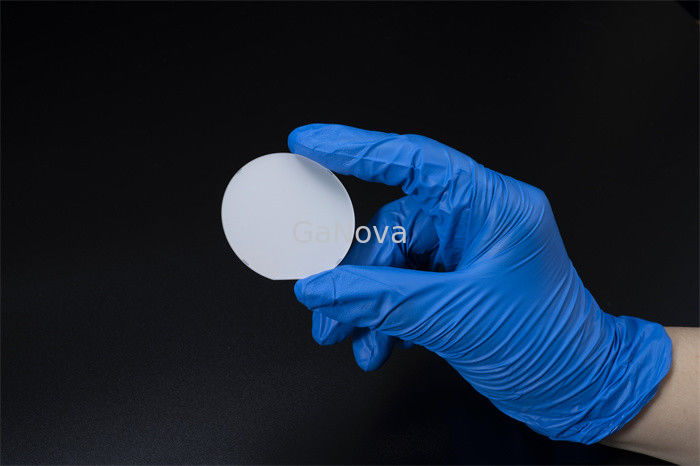

50.80mm modelou Sapphire Substrates Thickness lustrada 440um

50.80mm modelou Sapphire Substrates Thickness lustrada 440um
50.80mm modelou Sapphire Substrates Thickness lustrada 440um

Imagem Grande :  50.80mm modelou Sapphire Substrates Thickness lustrada 440um

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD09-001-001
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Termos de pagamento: T/T

50.80mm modelou Sapphire Substrates Thickness lustrada 440um

descrição
Dimensão: 50,80±0,10 mm Espessura: 430±10μm
Largura da borda plana: 16±1,0 mm TTV: ≤5μm
Curva: ≤-8~0μm Rugosidade da Superfície Frontal: ≤0,25nm
Destacar:

Carcaças lustradas modeladas da safira

,

6 polegadas Sapphire Wafer

,

carcaças lustradas 50.80mm da safira

A dimensão 50.80±0.10mm modelou Sapphire Substrates Thickness 430±10μm

Sapphire Substrates modelada 2inch, microplaqueta do diodo emissor de luz, material da carcaça

Sapphire Substrates modelada (PSS) é carcaça micro-modelada da safira usada para a GaN baseou os diodos luminescentes (diodo emissor de luz). O PSS reduz a densidade de deslocação na camada de GaN, aumenta a eficiência clara da extração e aumenta o brilho do diodo emissor de luz.

Características:

o teste padrão da Nano-escala está disponível
Os tipos da abóbada, da coluna ou da haste estão disponíveis
O teste padrão feito sob encomenda é bem-vindo

2inch modelou a carcaça da safira
Artigo Al2O3

50.80mm modelou Sapphire Substrates Thickness lustrada 440um 0

Dimensão 50.80±0.10mm
Espessura 430±10μm
Largura lisa da borda

16±1.0mm

Ângulo liso da borda A-plane±0.2o
TTV ≤5μm
CURVA ≤-8~0μm
Front Surface Roughness ≤0.25nm
Aspereza de superfície traseira 0.8~1.2μm
Borda Círculo
Fatura do laser para trás

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
