A aspereza de superfície traseira 0.8um a 1.2um modelou Sapphire Substrates Width 16mm

descrição
Dimensão: 50,80±0,10 mm Espessura: 430±10μm
Largura da borda plana: 16±1,0 mm Ângulo de borda plana: Plano A ± 0,2˚
TTV: ≤5μm Curva: ≤-8~0μm
Rugosidade da Superfície Frontal: ≤0,25nm Rugosidade da Superfície Traseira: 0,8~1,2μm
Destacar:

1.2um modelou Sapphire Substrates

,

único cristal da safira 0.8um

,

Sapphire Substrates modelada

Aspereza de superfície traseira Sapphire Substrates Flat Edge Width modelada 0.8~1.2μm 16±1.0mm

Sapphire Substrates modelada 2inch, microplaqueta do diodo emissor de luz, material da carcaça

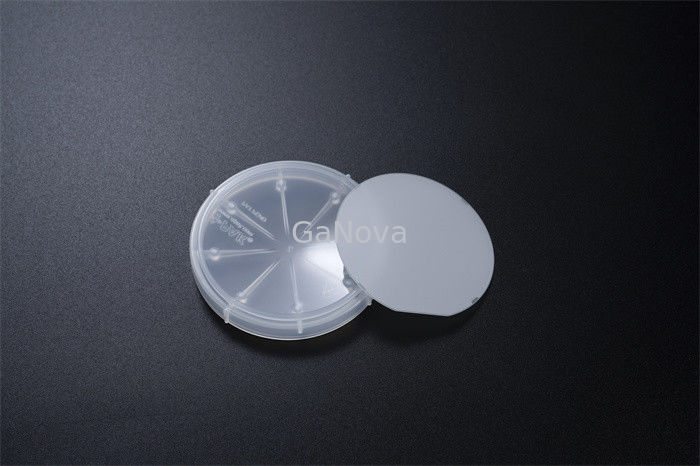

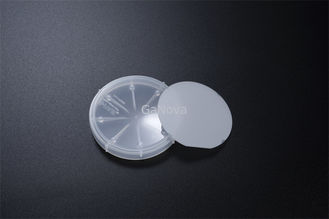

Sapphire Substrates modelada (PSS) é bolachas micro-modeladas usadas para fabricar os diodos luminescentes do nitreto do gálio (GaN) (diodo emissor de luz). PSS reduz a densidade de deslocação na camada de GaN. Isto conduz a uma extração mais eficiente do llight ao aumentar o brilho.

Usar Sapphire Substrates modelada pode significativamente aumentar as saídas de luz do diodo emissor de luz. Os benefícios incluem:

- Emissões claras aumentadas de camadas ativas do poço do quantum como consequência da densidade epitaxial reduzida do defeito.

- PSS reduz a perda de luz devido aos fenômenos totais da reflexão interna (TIR) permitindo um fotão que dispersa o efeito.

2inch modelou a carcaça da safira
Artigo Al2 O3

A aspereza de superfície traseira 0.8um a 1.2um modelou Sapphire Substrates Width 16mm 0

Dimensão 50.80±0.10mm
Espessura 430±10μm
Largura lisa da borda

16±1.0mm

Ângulo liso da borda A-plane±0.2o
TTV ≤5μm
CURVA ≤-8~0μm
Front Surface Roughness ≤0.25nm
Aspereza de superfície traseira 0.8~1.2μm
Borda Círculo
Fatura do laser para trás
